產品展示 首頁>>產品展示>>鋼結構類檢測分析設備

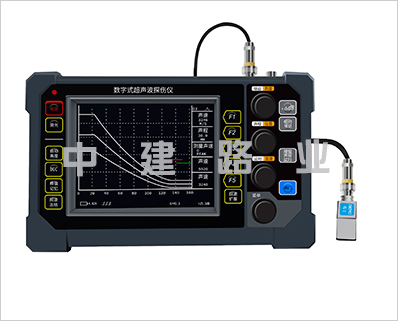

鋼結構超聲波探傷儀

KX900型鋼結構超聲波探傷儀系列歷時3年時間研發（2006-2009），6年市場檢驗（2009-2015）真正的品牌產品，自主設計，16項創新或改進功能，上海材料研究所——無損檢測中心超聲探傷培訓上機操作指定機型，我們的成長離不開您的支持，感恩須要回報！

公司元老級技術人員運用KX900測試塑料薄膜的致密性！

我們?yōu)楹文茏龅劫|(zhì)優價廉？一個產品的售價，取決于開發、生產、營銷成本、銷售量、售后/維護，及投資回收年限、利潤率。 由于數字式超聲波探傷儀是高科技產品，市場容量又非常小，故產品售價中，雖然材料成本只占較小比例，但開發人工費用分攤占很大份額。再加上產品技術難度大，如果設計不太成熟，性能不夠穩定，則生產調試成本難以下降。如果產品由代理商銷售，又會增加百分之幾十的銷售成本。所以此行業的毛利率不得不居高不下。 為了推廣數字式超聲波探傷儀，讓中國設計、中國制造的產品能為廣大用戶買得起、舍得用，我們采取以下降低成本措施：

在開發人工費上，盡量少分攤。

追求*、成熟的設計。進行批量生產，產品投產很順利，產品穩定性、一致性非常好，這樣減少了工時，降低了生產成本。由于材料費只占成本較小部份，選用*器件使生產順利，反而降低了整體生產費用。

延長投資回收年限，薄利多銷，不追求年贏利。

重視產品質量，可以降低售后服務費用。同時，高質量的產品使得用戶在使用過程中，避免了由于產品故障導致的間接成本開銷。

KX900型鋼結構超聲波探傷儀技術參數:

KX900型鋼結構超聲波探傷儀的所有技術指標，已達到同類產品的平均水平，在抗干擾能力上，表現尤其突出，我們盡力完善儀器性能，絕不搞虛假指標，例如靈敏度余量這個重要指標，我們是用寬帶測試，并標明阻尼電阻為120歐，如改用帶通，性能會提高約5dB，如阻尼電阻為200歐，又可改善約4dB，由于我們實事求是地列出測試條件，請用戶放心使用。

KX900有許多與眾不同的地方，創新或改進的地方多達16處，詳情可參考說明書，現僅列比較突出的幾點，詳細解釋一下。

1.省電，所以省錢，耗電僅2瓦。市面上大部份同類儀器耗電6到8瓦，所以只能用定制鋰電池組供電，據說換一次電池要800元左右，而且各種儀器電池組不通用，只能向儀器制造廠定購。假如2年換一次電池，10年的電池費可能要4000元。本機因耗電省，才可用4節5號Ni-MH電池，換一次電池不到100元，10年電池費用不高于500元。同樣也響應了當前綠色環保的主題。

2.*可變等分刻度，估算回波距離非常方便。大部份儀器的水平距離刻度，分成10等分，微調量程時，每等分所代表的距離也響應變化，例如滿度100mm量程，每等分10mm，第三格30mm，第四格40mm很容易心算。但如把量程增加到例如116mm，則每等分代表11.6mm，第三格=11.6x3=34.8mm用心算不太容易了，再假如延遲設定為29.4mm，則還要加上29.4，太不方便了。KX900采用可變等分刻度技術，每等分所代表的距離，必定是1,2,5,10,20,50,100,200,500,1000mm之中的一個。再舉相同例子，量程調116mm時，每等分20mm，共116/20=5.8等分，再微調量程后，每等分20mm不變，僅等分數改變，這就是可變等分的原理。如果量程改變很大，除出來的等分數不在4到10范圍之間，就會在上面10個數列中挑選一個合適的數，作為每等分所代表的距離。本機還在每個刻度下標出距離，所以延時如不為零也不會帶來距離判斷上的困難。

3.可變等分刻度，估算回波距離非常方便。大部份儀器的水平距離刻度，分成10等分，微調量程時，每等分所代表的距離也響應變化，例如滿度100mm量程，每等分10mm，第三格30mm，第四格40mm很容易心算。但如把量程增加到例如116mm，則每等分代表11.6mm，第三格=11.6x3=34.8mm用心算不太容易了，再假如延遲設定為29.4mm，則還要加上29.4，太不方便了。KX900采用可變等分刻度技術，每等分所代表的距離，必定是1,2,5,10,20,50,100,200,500,1000mm之中的一個。再舉相同例子，量程調116mm時，每等分20mm，共116/20=5.8等分，再微調量程后，每等分20mm不變，僅等分數改變，這就是可變等分的原理。如果量程改變很大，除出來的等分數不在4到10范圍之間，就會在上面10個數列中挑選一個合適的數，作為每等分所代表的距離。本機還在每個刻度下標出距離，所以延時如不為零也不會帶來距離判斷上的困難。

4.有本公司*的回波顯示區左右分屏顯示模式。左屏顯示一次底波前的缺陷波，右屏顯示高次底波例如10次底波高度，左右屏聲程范圍可以不一樣。在平板探傷時，為了發現大缺陷，要求聲程調到能顯示5到10次底波（取決于高次底波幅度下降快慢）通過監視高次底波下降幅度，就能發現大缺陷，但小缺陷回波要在一次底波內觀察，在聲程調到能顯示10次底波時，該區域僅占顯示屏左邊10%區域，觀察起來很困難。介決辦法是分左右屏顯示，左屏占55%區域顯示一次底波內的缺陷回波，右屏占45%區域顯示高次底波。所以該模式能使平板探傷時，近處看得清，遠處看得見。左屏比右屏大是為了使左屏內容更看得清楚。

5.具有界面波鎖定功能，可使用液浸法探傷或測厚。市面上，具有界面波鎖定功能的儀器很少，據我們了解，有此功能的儀器，有的不能消除界面波和工件回波的抖動，僅在測量工件回波距離上，消除界面波的抖動影響。但在KX900上，界面波被鎖定在聲程起點（聲程零點），這樣界面波的抖動被消除掉，缺陷回波或工件底波也就不會抖動了，整個顯示區都可以用來顯示回波，并可任意改變聲程，而不影響對界面波的鎖定。又在顯示屏右上角開設一個64x40點的小窗口，類似電視機的畫中畫功能，在小窗口內實時顯示界面波鎖定情況。

6.有波形擴展功能，擴展程度和進波門寬度無關，而且可以任意連續改變擴展程度，操作方便。市面上現有儀器絕大部份都有波形擴展功能，但擴展倍數是根據擴展前閘門寬度來決定，例如閘門寬度10%，按擴展鍵后，閘門寬度變*寬，閘門內的回波展寬10倍，如發現展擴倍數不夠，還要再按鍵先退出，再減小閘門寬度，再重新按鍵進入，可見操作很煩瑣。但在KX900上，按擴展鍵后，先以進波門內的*高波峰為擴展點，先擴展一倍，然后逆時針旋轉聲程旋鈕，擴展倍數會變大，直到看清波形細節或聲程被調到*小止，如認為感興趣的部分位置太偏，還可以調延遲旋鈕平移回波。

7.有動態波形描繪功能，能畫出動態波形曲線（移動探頭位置同回波高度的關系），便于分析缺陷性質。市面上現有儀器中有很多型號具有動態波形記錄功能，類似于錄像機功能，能把探頭移動時回波變化情況記錄下來，供以后回放時，重現波形變化情景。但在KX900上，并不是指錄像機功能，而是實時畫出一條回波峰點軌跡曲線，水平方向代表探頭在缺陷上方來回移動距離，根據曲線形狀，可以邦助分析缺陷性質。所以在名稱上，動態波形描繪和動態波形記錄只相差二個字，但在功能上，二者完全不同。

高速自動高度功能。在別家儀器上大多數稱為自動增益，意思是按鍵后，儀器會自動改變增益，使回波高度達到規定值。儀器自動調節增益過程所需時間據我們對二家國產機實測，改變100dB增益需時間10到20秒，在此期間要保持探頭不能動。KX900僅需1到2秒鐘。

KX900型鋼結構超聲波探傷儀裝箱清單：

還有如凍結后，可全范圍調節聲程；相對增益置零鍵；搜索靈敏度提升鍵；斜探頭探傷距離X，Y方向雙刻度；延時快速歸零鍵；曲線位置提示功能等。
