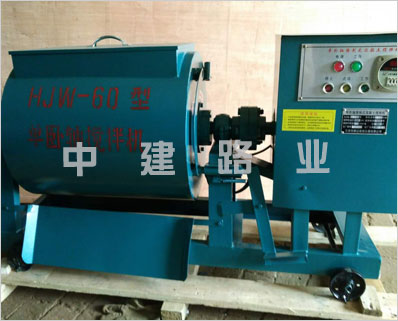

單臥軸強制式混凝土攪拌機使用說明書

一、單臥軸強制式混凝土攪拌機用途與特點

本機適用于建筑科研單位和建筑公司及大專院校、質檢部門，作墻體粉面材料及砌墻漿強度實驗用攪拌機械。也可用于生產人工大理石廠家面料及其他粉末狀攪拌工作。

本機操作方便，攪拌效率高，殘余量小，清洗方便，是比較理想的實驗室用砂漿攪拌設備。

二、單臥軸強制式混凝土攪拌機主要技術參數

1、進料容量：33升、66升、110升、160升

2、出料容量：30升、60升、100升、150升

3、攪拌均勻時間≤45秒

4、攪拌機轉速：48轉／分

5、電動機功率：1.5KW-4KW千瓦

6、電源電壓：380伏50HZ

三、單臥軸強制式混凝土攪拌機結構與工作原理

本機由機架、攪拌裝置、傳動系統、限位裝置及電氣控制系統組成。

機架是整個設備的支撐部分，由槽鋼焊接而成，攪拌裝置由攪拌筒、攪拌軸、攪拌鏟片所構成，攪拌鏟片固定在攪拌臂上，并且與攪拌軸組成一體，形成兩組螺旋方向相反，但導致及螺旋升角相同的螺旋帶狀攪拌鏟，攪拌鏟與攪拌筒內壁間隙可微量調整。

傳動機構是由減速電機和聯軸器組成，筒體限位裝置是由鎖定銷及定位孔所組成，電氣控制系統具有啟動、電動、停止、定時的功能。

工作原理，減速電動機通過聯軸器使攪拌軸沿一個方向旋轉，攪拌軸上的正反兩組鏟片攪拌物料，由于螺旋升角的作用，鏟片工作時使桶內的物料由一側推向量一側，又由量一側推回原處的循環動作，使物料得到充分的攪拌，從而獲得較理想的攪拌效果。

卸料時須停機，打開鎖定鎖，使筒體旋轉一定角度，在限位，按點動按鈕，實現拌合物排除筒外。

四、安裝

機器拆箱后應檢查減速電機、料筒、軸承座等在運輸中有無損壞，緊固件有無松動，若有松動應擰緊，支撐地基為平整的混凝土地面，攪拌機搬運時應用繩索系在機架上，不可套系在攪拌軸上，攪拌機底座下面安裝有腳輪，可任意移動。

五、單臥軸強制式混凝土攪拌機操作程序

1、啟動前先檢查旋轉部分與料筒是否有刮碰現象，如有刮碰現象應及時調整。

2、清理料筒內的雜物。

3、啟動應將筒體限位方能啟動。

4、攪拌軸旋轉方向應按筒體端面標記所示。

5、裝入的混凝土物料須清楚金屬和其他雜物。

6、根據攪拌時間調整攪拌器的定時，注意須在斷電的情況下調整。

7、按啟動按鈕，主軸便帶動攪拌鏟運轉。

8、達到調定時間后自動停機。

9、卸料時應先停機，打開鎖定銷，搬動手柄使料筒旋轉到一定位置，在使鎖緊銷定位旋轉主軸，使拌合料排出筒外。

10、拌合料排凈后手動使筒體復位，將攪拌筒用鎖定銷定位。

11、清洗料筒可將水倒入料筒內使主軸旋轉進行沖洗，也可用干砂清洗。

六、單臥軸強制式混凝土攪拌機保養與維修

1、根據使用情況對軸承部件定期潤滑，減速箱參照其他產品使用說明書。

2、定期檢查機器的密封情況，發現有漏漿處應及時檢查封墊的質量。

3、經常檢查鏟片的緊固情況，如有松動應及時擰緊。

4、經常檢查電器控制系統是否接觸良好和干燥。

5、攪拌機經長期使用后，鏟片與攪拌筒會有磨損，根據磨損情況進行調整或更換。

6、在攪拌過程中切勿將手和搗棒插入筒內避免發生危險。

七、單臥軸強制式混凝土攪拌機電器操作

控制器電路數字顯示，先將控制器上的輸入電源接好，待電源燈亮，此時控制器處在待命狀態，數字顯示“0:00”然后開始設定攪拌時間，撥碼盤上，右面*位“十”號，按一次增加一秒。“一”號按一次減少一秒時間，一旦設定完畢在運行中就不能隨意改變，要改變就設定時間。

注意：當數碼盤上沒有選預置時間“0:00時”就是按啟動按鈕，機器也是不工作的。預置時間到自動切斷輸出電源，下班后機器須拉掉電源閘。
