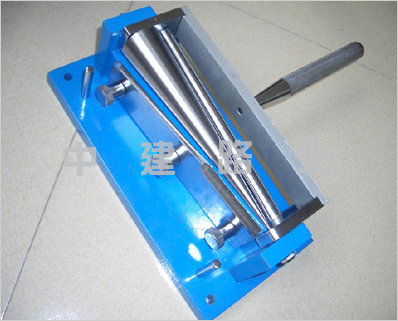

QTZ型漆膜圓錐彎曲試驗儀

一、QTZ型漆膜圓錐彎曲試驗儀用途與適用范圍：
QTZ型漆膜圓錐彎曲試驗儀適用于測定色漆、清漆的涂層（包括單層與復合涂層系統）在標準條件下，繞錐形軸彎曲時，抗開裂或從金屬底板上剝離的性能，也可測定該涂層的延伸率。
二、本儀器符合：
*ISO6860—1984（E）
美國標準ASTMD522—60（1979）
英國標準BS3900；PartE11:1985
標準GB/T11185-89
三、QTZ型漆膜圓錐彎曲試驗儀儀器的工作原理：
該儀器為純機械式，其結構主要由錐形軸1，拉桿3，操縱桿6，夾緊試板2等裝置組成。
其原理為：將試板插入拉桿與錐形軸之間，并用夾板夾緊手握操縱桿，由前向后翻軸（使試板繞錐形軸變曲），根據試板上涂層的裂痕位置來測定其剝離性能。
四、QTZ型漆膜圓錐彎曲試驗儀使用要求：
1、除另有要求外，應在23±2°C和相對溫度（50±5）%的條件下進行測試，儀器應平放在（或固定在）儀器平臺上操作。
2、取樣按GB3186—82《涂料產品的取樣》的規定進行，按GB1727—79《漆膜一般制備法》檢查和制備特測樣品。
3、試板
（1）材料和尺寸
除另有規定或商定，試板應符合GP9271—88《色漆和清漆標準試板》的要求，并且應該是磨光鋼板，磨光馬口鐵板或軟鋁板。
試板應平整，沒有變形，表面應無任何可見的隆起部分或裂紋，試板應為100mm*180mm，其*大厚度為0.8mm，如果不會出現變形試板可在涂裝與干燥后裁剪，如果是鋁板，其長邊應與金屬碾壓工藝中的縱向（軸向）平行。
（2）試板的處理和涂裝
除另有規定外，應按GB1727—79《漆膜一般制備法》的規定制備三塊試板。如果是用刷涂的方法，刷痕應與樣板的短邊相平行。
（3）干燥與干燥條件
按規定時間干燥（或烘烤硬化）每一塊涂裝了的試板，然后將試樣板在23±2°C和相對溫度50±5%條件下至少放置16h盡快的進行變曲試驗。
（4）涂膜厚度
按GB1764—79《漆膜厚度測定法》測定厚度。
五、QTZ型漆膜圓錐彎曲試驗儀操作與使用方法：
1、將制備好的試板的短邊20mm處，平行的裁去（裁去20mm*100mm以免試板邊緣影響測試結果）。
2、（參考附圖）將操縱桿6放在V形支承5上，將試板涂膜面朝著拉桿3插入，使其一個短邊（裁去20*100處）與軸的小端相接觸，然后轉動旋鈕4將試板夾住，然后均勻平穩地轉動操縱桿使試板彎曲，使其在2—3S時間繞軸180°。記錄與軸小端相距*遠的試板開裂處（指涂膜開裂），并做標記，然后取下試板。
（注——可以在試板與拉桿之間的涂層面上放一張紙，以防在彎曲操作中拉桿劃傷涂膜）。
六、QTZ型漆膜圓錐彎曲試驗儀度板的檢查
立即檢查涂膜從試板上開裂或脫落的情況，或者是用肉眼看或者是商定使用10倍的放大鏡，沿著樣板量出從軸的小端處到開裂處的距離以厘米計。
計算三次測定的平均值，該值為*后測定結果，*到厘米（單位）。
七、維護
1、使用一段時間后，轉動部位注少許機油，以保證其轉動靈活。
2、不使用時應用儀器罩遮蓋，用以防塵。
