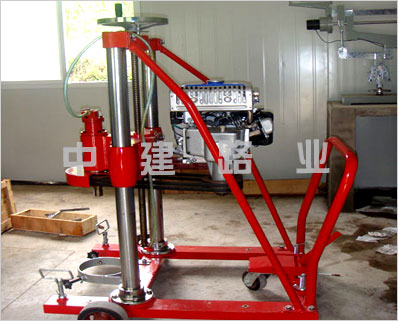

混凝土鉆孔機

一、HZ-20型混凝土鉆孔機主要用途
是對混凝土路面和瀝青路面進行機械鉆孔的新型建筑機械，操作簡便、輕巧靈活、移動方便，不需要電源，鉆機及取樣尺寸準確，鉆孔后表面光潔，且對鉆取物不發生意外破壞，是理想的一種公路檢測設備。
采用汽油發動機為動力，啟動方便，運轉可靠、操作簡便，并配備了人造人造金剛石薄壁鉆頭。
主要用于公路、機場、港口、大壩等混凝土、瀝青路面、石灰石基礎上取芯進行抗壓、抗折試驗。安裝大型機器設備鉆地腳螺栓孔，安設橋梁扶手及交通*防護欄桿鉆孔。
另外，本鉆機可對其它非金屬脆硬材料，如耐火材料、陶瓷、玻璃、巖石也同樣可進行鉆孔取芯。
二、HZ-20型混凝土鉆孔機主要特點
鉆機為兩立柱立式結構鉆孔方向垂直向下，由汽油發動機、變速箱、主軸、鉆頭、立柱、底座升降結構、冷卻給水泵、行走機構等主成。
鉆機由合金鋼材料制造螺旋齒輪，齒面高頻淬火，能經久耐用，通過一對三角帶輪，帶動人造金剛石鉆頭旋轉工作，升降結構采用*滾珠絲杠輕松方便，立柱采用厚壁無縫鋼管，經*磨削后鍍硬鉻表面處理，使鉆頭作逆時針旋轉并作上下移動達到鉆孔或取芯之目的。
采用雙立柱結構、螺旋給進方式，穩定性好，操作簡單省力。配有行輪，移動方便。
采用高速切割技術與薄壁金剛石鉆頭配套，可鉆切高強度鋼筋混凝土，鉆進效率高、孔位準確、孔壁光滑，成孔質量好，芯樣完整光滑、震動小，對建筑物無損害。
三、HZ-20型混凝土鉆孔機技術參數
1、型號：HZ-20型
2、*大鉆孔取芯直徑：Φ200mm
3、*大鉆孔取芯深度：600mm(可配加長桿30厘米/根)
4、鉆孔方向：垂直向下
5、進給方式：手動、自動
6、主軸轉速：800-1200轉/分
7、鉆頭形式：人造金剛石薄壁鉆頭
8、HZ-20型混凝土鉆孔機配套動力：
本田汽油發動機型號：5.5P/GXv1609P/Gx27013P/Gx390
雅馬哈汽油發動機型號：10P/MZ30012P/MZ360
轉數：3600r/min
9、鉆機外形尺寸：（長×寬×高）850×700×1200mm
10、重量：150kg
